Pod, Service 알아보기 - 쿠버네티스 기본편 (1)

Posted by Songi on 2021-01-20

“Pod, Service 알아보기 - 쿠버네티스 기본편 (1)”

Pod

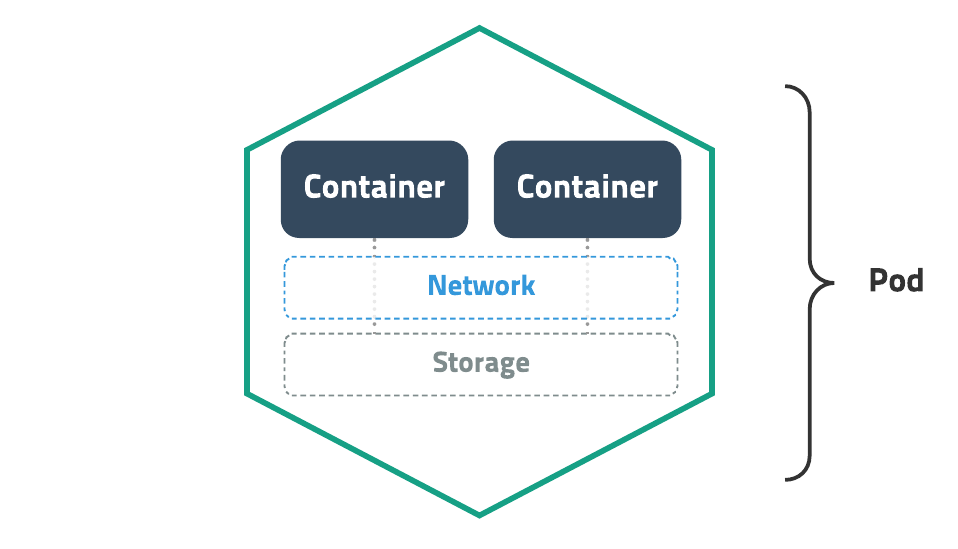

Pod란

  • 쿠버네티스의 최소 운영 단위.
  • 쿠버네티스가 파드라는 단위로 컨테이너를 묶어서 관리.
  • resource들을 template(yaml) 파일로 정의.
1
2
3
4
5
6
7
8
9
10
11
12
13
apiVersion: v1
kind: Pod # pod 만들자
metadata:
  name: hello-pod # 파드 이름
  labels:
    app: hello # 오브젝트를 식별하는 레이블
spec:
  containers:
  - name: hello-container
    image: kubetm/init
    ports:
    - containerPort: 8000 # 컨테이너에 접속할 포트 번호
~


특징

  • pod 안에 독립적인 서비스를 구동할 수 있는 한개 또는 한개 이상의 컨테이너 있음.
  • 한 Pod 내에서 컨테이너 끼리 포트 중복 안됨.
  • 두 컨테이너는 한 호스트로 묶여있음.
  • Pod 내 컨테이너 끼리는 localhost로 접근 가능.
  • Pod 생성시 고유 ip 주소 할당.
  • 클러스터 내에서만 접근 가능하며 외부에서는 접근 불가능.

  • pod 문제시 시스템이 감지, 재생성 되어짐.
    • ip 주소 변경
    • 휘발성

  • 파드 하나 안에 있는 컨테이너들이 IP 하나를 공유.

참고 : apply 와 create 차이
https://stackoverflow.com/questions/47369351/kubectl-apply-vs-kubectl-create


kubelet

  • API 서버와 통신하며 Worker 노드의 작업을 제어하는 에이전트.
  • 컨테이너가 실행 된 후에 kubelet 컨테이너를 주기적으로 진단.
  • 진단 수행을 위해 kubelet은 컨테이너에 의해서 구현된 핸들러를 호출.


Probe

kubelet은 실행 중인 컨테이너들에 대해서 선택적으로 세 가지 종류의 프로브를 수행.

  • livenessProbe
    • 컨테이너의 동작 여부 확인.
    • 실패 시 컨테이너 종료, 재시작 정책에 따라 컨테이너 재시작.

  • readinessProbe
    • 컨테이너가 실행된 후 실제로 서비스 요청에 응답할 수 있는지 진단.
    • 실패 시 엔드포인트 컨트롤러가 해당 파드에 연결된 모드 시비스 대상으로 엔트포인트 정보 제거.
    • 컨테이너가 실행 된 다음 서비스에 바로 투입되어도 실제 트래픽 받을 준비가 되었음을 확인 후 트래픽을 받을 수 있음
    • 자바 애플리케이션 처럼 프로세스가 시작된 후 앱이 초기화될때까지 시간이 걸리는 상황에 유용

  • startupProbe
    • 컨테이너 내의 애플리케이션이 시작되었는지 확인.

참고
https://medium.com/finda-tech/kubernetes-pod%EC%9D%98-%EC%A7%84%EB%8B%A8%EC%9D%84-%EB%8B%B4%EB%8B%B9%ED%95%98%EB%8A%94-%EC%84%9C%EB%B9%84%EC%8A%A4-probe-7872cec9e568


Label

  • 모든 object 에 달수 있지만 pod에서 가장 많이 사용함.
  • 목적에 따라 오브젝트를 분류, 분류된 오브젝트만 묶어서 구성.
  • 구성
    • 키 + value
  • 한 pod에는 여러개의 label을 달수 있음.


Node Schedule

  • pod는 한 노드 위에 올라가지게 됨.
방법
  • 직접 노드 선택
  • 쿠버네티스가 자동 지정
  1. 직접 노드 선택
1
2
3
4
5
6
7
8
9
10
apiVersion: v1
kind: Pod
metadata:
  name: select-node-pod
spec:
  nodeSelector:
    kubernetes.io/hostname: multinode-m02
  containers:
  - name: container
    image: kubetm/init

사용 이미지 허브 링크 : https://hub.docker.com/r/kubetm/init


  1. 쿠버네티스가 자동 지정
  • 스케줄러가 판단
  • pod를 설정할 때 pod 안 컨테이너가 cpu나 메모리를 얼마나 사용할 수 있을지 조건을 지정.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
apiVersion: v1
kind: Pod
metadata:
  name: auto-node-pod
spec:
  containers:
  - name: container
    image: kubetm/init
    resources:
      requests: # 최소 자원 요구량
        cpu: 0.1 # 설정된 만큼의 자원 여유가 있는 노드가 있어야 파드를 스케줄링
        memory: 2Gi # 여유 자원이 있는 노드가 없다면 파드는 pending 상태로 실행 안됨.
      limits: # 최대 자원 사용 제한
        cpu: 0.5 # cpu 초과 시 request로 낮춤
        memory: 3Gi # 최대 허용 메모리, 초과 시 pod 종료

# cpu : 코어 하나의 연산능력 ex) 0.1 > 10%
  • 리소스 사용량 설정하지 않으면 파드 안 앱 부하 발생 시 무한정 노드 자원 사용.
  • 다른 pod 들은 자원이 없어서 죽게됨.
  • 자원 사용량이 많은 파드가 노드 하나에 모여있다면 파드들의 성능이 나빠짐.
  • 전체 클러스터 자원 사용 효율도 낮아짐.
  • 쿠버네티스가 파드를 스케줄링 할대 노드의 현재 사용량을 보는 것이 아님.
  • requests와 resources.limits만 확인함.

참고 : https://m.blog.naver.com/alice_k106/221511412970


Service

  • pod는 쉽게 대체될수 있는 존재이므로 pod 만으로 시스템을 구성하기 힘듬.
    • 재생성 되면 ip 변함.
    • 신뢰성 떨어짐.
  • service는 kubernetes 리소스 타입 중 하나로 각 Pod로 트래픽을 포워딩 해주는 프록시 역할.
  • service ip는 사용자가 지우지 않는 한 삭제되거나 재생성 되지 않음.
  • service ip는 항상 연결되있는 pod에 접근 할수 있음을 보장.
  • 타입에 따라 pod에 접근하도록 도와주는 방식이 다름.
  • 쿠버네티스 내부에서 사용하는 네트워크가 외부와 격리.
  • 쿠버네티스 내부에서 실행한 컨테이너를 외부에서 접근하려면 서비스 이용
  • 동적으로 변하는 파드들에 고정적으로 접근할 때 사용하는 방법.
  • 파드가 클러스터 안 어디에 있든 고정 주소를 이용해 접근.
  • 클러스터 외부에서 클러스터 안 파드에 접근.

ClusterIP 타입

  • kubernetes 기본 서비스 타입.
  • 자신의 cluster ip 가지고 있음.
  • 클러스터 내의 다른 앱이 접근할 수 있게 해줌.
  • ClusterIP는 외부 접근 안됨.
  • 서비스가 트래픽 분산하여 pod에 전달.
1
2
3
4
5
6
7
8
9
10
11
12
13
apiVersion: v1
kind: Service
metadata:
  name: cluster-service
spec:
  selector:
    app: my-app # 서비스와 연결할 파드에 설정한 .labels 필드 설정
  type: ClusterIP
  ports:
  - name: http
    port: 80
    targetPort: 8080
    protocol: TCP


NodePort 타입

  • 외부 트래픽을 서비스로 받아오기 위한 가장 원시적인 방법.
  • 모든 노드(VM)에 특정한 포트를 오픈.
  • 어떤 트래픽이든 해당 포트로 유입되면 서비스로 토스.
  • 30000–32767 사이의 포트만 사용 가능.
  • 포트 당 한 서비스만 할당 가능.
  • 노드나 vm의 ip 주소가 바뀌면, 이를 반영해야함.
  • service에는 기본적으로 cluster ip 할당. (기능 다들어있음)
  • node1:8081, node2:8080 처럼 노드에 상관없이 서비스에 지정된 포트번호만 사용하면 파드 접근 가능.
1
2
3
4
5
6
7
8
9
10
11
12
13
apiVersion: v1
kind: Service
metadata:
  name: node-service
spec:
  selector:
    app: pod
  ports:
    - port: 9000
      targetPort: 8080
      nodePort: 30000 # 노드들에 오픈할 특정 포트 기입, 만약 포트 기입하지 않는다면 랜덤 포트를 쿠버네티스가 골라줌.
  type: NodePort  # type을 NodePort로 명시
  externalTrafficPolicy: Local

  • 노드의 30000 포트가 ClusterIP 타입 서비스의 9000 포트와 연결.
  • 근데 service 입장에서는 어떤 노드든 연결되있는 pod에게 전달 해주며 다른 노드일수도 있음.
  • externalTrafficPolicy를 local로 하면 트래픽이 들어온 노드의 pod에게만 트래픽 전달
1
2
3
4
5
6
7
8
9
10
11
12
apiVersion: v1
kind: Service
metadata:
  name: svc-3
spec:
  selector:             # Pod의 Label과 매칭
    app: pod
  ports:
  - port: 9000          # Service 자체 Port
    targetPort: 8080    # Pod의 Container Port
  type: ClusterIP, NodePort, LoadBalancer  # 생략시 ClusterIP
  externalTrafficPolicy: Local, Cluster    # 트래픽 분배 역할


LoadBalancer 타입

  • 서비스를 직접적으로 노출시키는 일반적인 방법.
  • 모든 트래픽을 서비스로 포워딩하는 단 하나의 IP 주소를 제공.
  • 각 서비스 마다 고유한 ip 가지게됨.
  • External ip를 지원해주는 Plugin 필요 (GCP, AWS, Azure 등등 ) 대부분 비쌈..
  • GKE에서는 Network Load Balancer를 작동.
  • external-ip 항목에 로드밸런서 ip를 표시, 이 ip를 사용해 클러스터 외부에서 파드에 접근.

  • minikube와 metalLB 를 통해 재현.

참고 : https://velog.io/@humblego42/%EC%BF%A0%EB%B2%84%EB%84%A4%ED%8B%B0%EC%8A%A4-Minikube-MetalLB-%EC%85%8B%ED%8C%85-%EC%9E%90%EB%8F%99%ED%99%94%ED%95%98%EA%B8%B0


출처

https://medium.com/google-cloud/kubernetes-nodeport-vs-loadbalancer-vs-ingress-when-should-i-use-what-922f010849e0
https://futurecreator.github.io/2019/02/25/kubernetes-cluster-on-google-compute-engine-for-developers/
https://subicura.com/2019/05/19/kubernetes-basic-1.html
https://medium.com/finda-tech/kubernetes-%EB%84%A4%ED%8A%B8%EC%9B%8C%ED%81%AC-%EC%A0%95%EB%A6%AC-fccd4fd0ae6
https://blog.leocat.kr/notes/2019/08/22/translation-kubernetes-nodeport-vs-loadbalancer-vs-ingress
